ESPECIFICACIONES TÉCNICAS
Construcción de cuatro caras de perfiles de acero, con paneles interiores y puertas del contenedor revestidos de acero inoxidable contando además de piso acanalado de acero inoxidable, y aislamiento de poliuretano inyectado de alta densidad.
Medidas
- Medidas internas: largo de 11.6 metros, ancho 2,28 metros, alto 2.50 metros.
- Medidas externas: Largo de 12.19 metros, ancho 2.44 metros, alto 2.90 metros.
- Ancho de puerta: 2.90 metros.
- Peso del módulo: 4800 kilos.
- Capacidad máxima de peso: 27790 kilos.
- Volumen de capacidad: 68 metros cúbicos.
Más Especificaciones
Bandejas porta semillas:
Recipientes en donde crecerá el verde hidropónico, estas son de acero inoxidable de calidad 304 de un espesor de 1.5 milímetros. Estas tienen un largo aproximado de 95 centímetros y un ancho de 50 centímetros.
Repisas

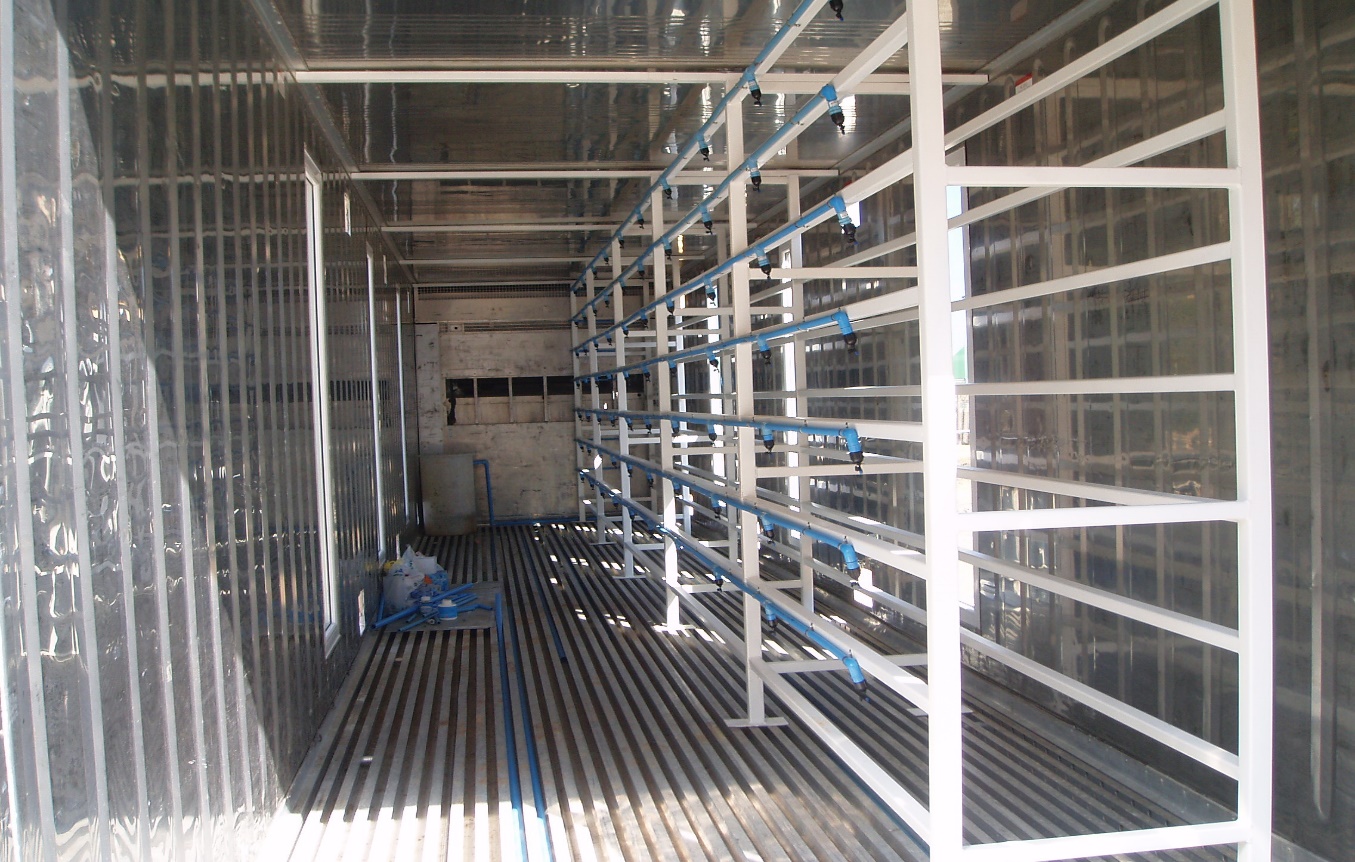

Repisas: Soportarán a las bandejas y que además servirán para conducir las tuberías del riego por micro aspersión, esta repisa tiene un largo de 10 metros y un ancho de 25 centímetros.
Luminaria
El módulo cuenta con luminaria de tipo LED en el interior de este, distribuido en el techo como también en la repisa donde se encuentran las bandejas. Consumo de energía: 7kwh (electricidad, petróleo, solar).
Irrigación
Sistema automático de riego (riego micro aspersión) el que surte a través de tuberías de pvc de ½ pulgada a los micro aspersores que serán los encargados de regar las semillas. Este sistema posee una bomba de 1 hp con hydropak, un programador de riego y las respectivas válvulas solenoides. Reutilización del agua que es el excedente de agua que cae al piso, y de ahí a través de tuberías ingresa a un lugar de acopio secundario distinto principal, que consiste en un estanque en donde se reutiliza, teniendo el mismo proceso, haciéndose posible la reutilización hasta por un total de siete veces. Consumo de agua: 0.1 M3 por regadío.
Iluminación natural
El módulo cuenta con tres ventanas por cada pared las cuales son de cristal termo panel blanco con marco de pvc blanco, sus medidas son de 2 metros de largo por 50 centímetros de ancho. La función de iluminar naturalmente el modulo, hasta que finalice el día, en donde se activara la luz artificial hasta completar el ciclo de 16 horas de luz, luego 8 horas de descanso de las plantas para que no se estresen. Luz LED.
Ventilación
Cuenta con 6 celosías por cada pared, tres inferiores y tres superiores que permitirán tener una óptima ventilación del módulo. Además se inyectará aire forzado a través de ventiladores para la recirculación del aire interno. Tiene como función airear el interior del módulo, para intercambio gaseoso.
Temperatura
La temperatura se generará a través de un serpentín el cual entregará los grados necesarios según el tipo de forraje que se fabrique, la temperatura será chequeada por medio de termómetros de ambiente.
Humedad
La humedad relativa será testeada por un higrómetro el cual indicará la humedad del momento. Las unidades CRR son unidades de refrigeración integradas y totalmente eléctricas con suministro de aire por la parte inferior. Cada unidad va en la parte delantera del módulo.
CO2
La cantidad de CO2 será medida a través de un sensor que entregará las lecturas correspondientes.
Rendimiento
Rendimiento del módulo
El módulo produce 1000 kilos de alimento al día, para esta producción se necesitan 175 kilos de semilla.
Cantidad de animales que alimenta diario
El módulo puede alimentar en el caso de las ovejas a las que se les da una ración de 250 gramos por animal, la cantidad de 3000 ovejas diarias.
1000 KL (T. C.M) Diaria
7000 KL (T. C.M) semanal

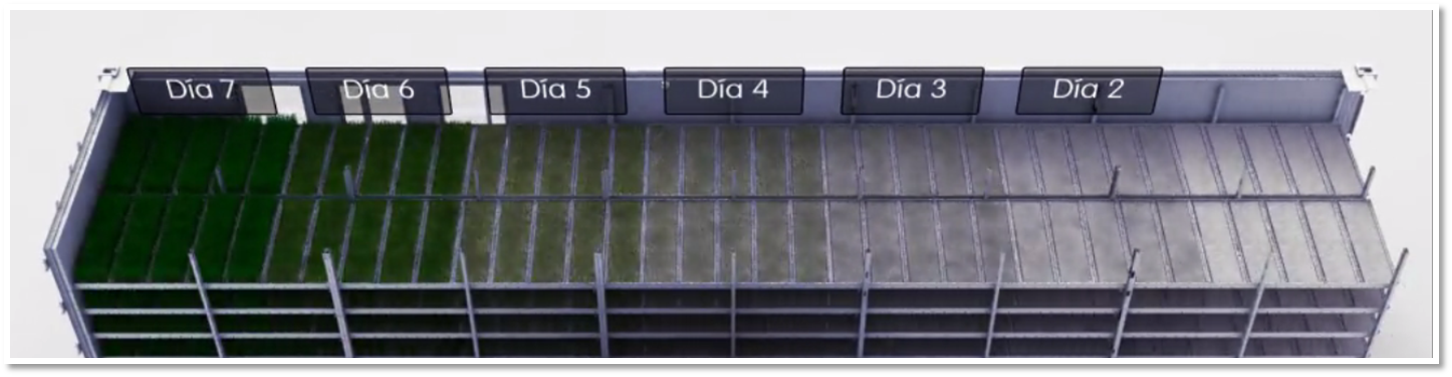

- 50 bandejas de 3,5 kilos de semilla cada una.
- 600 litros de agua por día
- 1 operador 2 hrs al día
= Producción de biomasa de 1000 kg/día
Equivalencia a producción tradicional de forraje
Para producir 1000 kilos diarios en una pradera tradicional se necesita la cantidad de 10 hectáreas de pasto sembrado.
Opciones Módulos
- OPCION 1: Módulo que produce 1000 kilos de FVH diario. Producción anual de 365 tn, equivalente a 21 há en un sistema de pradera tradicional.
- OPCION 2: Módulo que produce 500 kilos de FVH diario. Producción anual de 182,5 tn, equivalente a 11 há en un sistema de pradera tradicional.
Método de Uso
Agua
El agua se difunde por las paredes del grano, lo hincha y llega al embrión para “despertarlo”. Se debe evitar el exceso de agua en los riegos diarios de los granos. Se debe evitar el exceso de agua en las raíces de los granos permitiendo un buen drenaje de las raíces a través de las perforaciones de las bandejas de germinación.
Humedad
La humedad ambiental se debe mantener entre 60% y 80% para una buena germinación.
Temperatura
La TEMPERATURA es la segunda condición básica para que la semilla brote en forma óptima. Entre 18°C a 22°C en forma constante (día y noche) es ideal. Temperaturas ambientales de 13°C o menores retardan la germinación del grano de maíz y también la de otros granos.
Ventilación
La buena ventilación es indispensable para evitar enfermedades fungosas en el desarrollo de todo el cultivo. A la hora de más calor se debe ventilar muy bien y regar en forma frecuente para refrescar y humedecer el cultivo. Cuando la temperatura desciende se debe distanciar el riego y reducir la ventilación. La germinación se produce bien entre los 18°C y los 28°C.
Lugar: Implementación del Formato.
- Sobre-elevado en plataforma de concreto a 35/40 h cms. de línea Tierra.
- Se crearía un espacio de integración exclusiva para ingreso del personal operativo compatible con el espacio disponible en el terreno. Este deberá estar aislado y protegido del ambiente externo (inter espacio o cámara de Seguridad y aislamiento) que se deberá construir en materiales específicos detallados en la Guía Constructiva.
- Un eje de comunicaciones entre los sistemas que interactúe como Cámara de Asilamiento y Seguridad de Ingreso Exclusivo.
- El sistema está provisto de un marco de seguridad en el tratamiento del acceso controlado al agua por sistema computarizado. Reutilización óptima del uso de agua.
- El sistema está provisto de un sistema computarizado de erogación de temperaturas según el tipo de semillas en cultivo.
- El sistema productivo considera un control absoluto de todos los parámetros de vaporización según la curva ideal se trate para cada germinado en cultivo.
- Capacitación del personal operativo. (Una o dos personas son suficientes para el completo control y cultivo del sistema)
